EBL市場が示す力強い成長：2032年には30億ドル規模へ

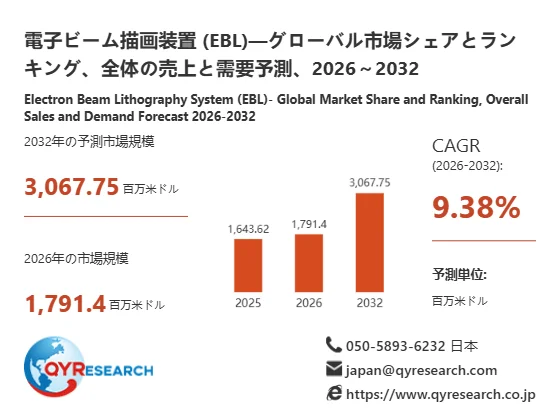

市場調査によると、世界の電子ビーム描画装置（EBL）市場は、2025年の16億4,362万米ドルから、2032年には30億6,775万米ドルへと拡大する見込みです。2026年から2032年までの年平均成長率（CAGR）は9.38%と予測されており、この技術への需要が急速に高まっていることがわかります。
この成長の背景には、デジタル化の加速やAI技術の進化、そして次世代通信規格5Gの普及など、私たちの生活を豊かにする様々な技術の進歩があります。これらの技術は、より高性能で、より小さな半導体チップを必要としており、EBLはその要求に応えるための重要な鍵を握っています。
微細加工の最前線、EBLの役割
EBLが特に活躍するのは、半導体製造の「フォトマスク」を作る工程です。フォトマスクとは、半導体チップの回路パターンが描かれた原版のことで、これを介して光を当て、基板にパターンを転写します。EUVリソグラフィ（極端紫外線を使った次世代のリソグラフィ技術で、より微細な半導体回路の製造に不可欠）のような最先端の製造技術が普及するにつれて、フォトマスクにはこれまで以上に高い精度が求められるようになりました。EBLは、この超高精度なフォトマスクの製造を支える、まさに心臓部とも言える装置なのです。
また、半導体デバイスの開発だけでなく、MEMS・NEMS（微細な機械部品と電子回路を組み合わせたシステム）、量子デバイス（量子力学の原理を利用して動作するデバイス）、ナノフォトニクス（ナノメートルスケールの微細構造を使って光の性質を制御する技術）といった、様々なナノテクノロジー分野の研究開発においても、EBLはその高い描画自由度と精度から重要な役割を担っています。
技術の進化と課題：描画速度と精度を両立する「マルチビーム」技術
EBLには主に3つの描画方式があります。
-
Gaussian Beam EBL Systems（ガウシアンビーム方式）：細い電子ビームを点描のように走査してパターンを描く方式で、高い描画自由度を持ち、研究開発や微細な構造の形成に適しています。
-
Shaped Beam EBL Systems（シェイプドビーム方式）：電子ビームの形を変化させて、より効率的にパターンを描く方式です。フォトマスクなどの高精度な製造工程で利用されています。
-
Multi-Beam EBL Systems（マルチビーム方式）：複数の電子ビームを同時に使ってパターンを描く方式です。これにより描画速度を大幅に向上させることができ、先端半導体やEUVマスク製造の分野で、量産への適用に向けた重要な技術として注目されています。研究段階から実用化が進んでおり、EBLの従来の課題であった「描画速度の遅さ」を克服する画期的な技術と言えます。
EBLの技術開発における最大の課題は、高い解像度（どれだけ細かく描けるか）、描画速度（どれだけ速く描けるか）、CD均一性（描画されたパターンの幅が均一である度合い）、オーバーレイ精度（複数の層を重ねて描画する際の正確な位置合わせ）といった、多くの要素を同時に向上させることです。特に、微細化が進むにつれてパターンデータ量が膨大になるため、描画装置本体だけでなく、AIを活用したデータ処理や補正アルゴリズムを含むシステム全体の性能向上が重要視されています。
広がる応用分野：量子コンピューティングからAI半導体まで
EBLは、学術分野では量子デバイス、ナノ材料、フォトニクスなどの最先端研究に利用されています。一方、産業分野では、フォトマスク製造や半導体デバイス開発、先端電子部品の生産など、高精度かつ再現性の高いパターニングが求められる工程で不可欠な存在です。
近年では、量子コンピューティング分野でのナノメートル級パターン形成への需要も拡大しています。EBLは、研究用途から量産用途へと適用範囲を広げており、マルチビーム化やデータ処理の高速化、ステージ制御の高度化が、その可能性をさらに広げるでしょう。2026年以降、半導体製造技術と量子デバイス双方で微細パターン形成の重要性が高まるにつれて、EBLの用途はさらに拡大していくと期待されています。
市場を牽引する企業と地域
EBL市場は、NuFlare、IMS Nanofabrication GmbH、Raith、JEOL、Elionix、Crestec、NanoBeam、Vistecといった少数の主要サプライヤーによって高い集中度を示しています。特に上位5社が世界売上高の約94%を占めており、これは電子光学系、電子源、ビーム制御、ステージ精度、データ処理、ソフトウェア、装置安定性などを統合する高度な技術と、長期的な研究開発投資が参入障壁となっているためです。
地域別に見ると、2025年にはアジア太平洋地域が世界売上高の約65%を占める最大の消費市場となりました。日本、台湾、韓国、シンガポールなどに先端フォトマスク、ファウンドリ（半導体受託製造企業）、メモリ、化合物半導体、電子機器の製造能力が集中していることが、この地域のEBL需要を強く支えています。
今後の展望：高解像度、高スループット、高データ処理能力の同時実現へ
電子ビーム描画装置（EBL）市場は、今後も力強い成長が予測されています。競争の軸は、「高解像度」だけでなく、「高解像度・高スループット・高データ処理能力」の同時実現へと移行していくでしょう。Multi-Beam技術のさらなる進化、AIを活用した描画データ最適化、EUVリソグラフィや次世代のHigh-NA（EUVリソグラフィにおけるレンズの性能を示す数値で、高いほど微細なパターンを形成できる）に対応したフォトマスク製造、そしてより高度なCD・オーバーレイ制御が、今後の主要な技術テーマとなります。
2032年に向けて市場シェアを拡大するためには、装置単体の性能向上だけでなく、電子光学系、データ処理、プロセス制御、計測・検査といった関連技術との統合能力を高めることが、ますます重要になるでしょう。EBL技術の進化は、私たちの未来を形作る半導体や量子デバイスの発展に、これからも不可欠な役割を果たし続けるはずです。
本記事は、QY Research発行のレポート「電子ビーム描画装置 (EBL)―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」に基づき、市場動向および競合分析の概要を解説しています。
