何がすごいのか？これまでと何が違うのか？
物質の表面に原子レベルで特定のパターンを作り出す技術は、材料の電気的・磁気的性質を精密に制御するために非常に重要です。これまで、金（Au）、銀（Ag）、銅（Cu）のような「面心立方結晶（FCC: face-centered cubic）」と呼ばれる種類の金属では、自然に1次元の原子溝構造が形成されることが知られていました。しかし、鉄（Fe）のような「体心立方結晶（BCC: body-centered cubic）」と呼ばれる種類の金属では、この構造を形成することは非常に難しいと考えられていました。
今回の研究では、一般的な薄膜作製技術である「スパッタ法」の基本原理、つまり「アルゴンイオン照射」という方法に着目しました。ごく少量のアルゴンイオンを鉄の表面に当てるだけで、これまで不可能とされてきた体心立方結晶表面に、原子レベルの1次元ストライプ構造が作れることを発見しました。これは、BCC結晶でのナノ構造形成に新たな道を開く画期的な成果です。
どのようにして実現したのか？

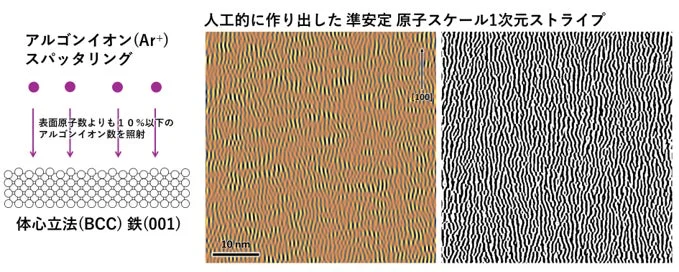

研究グループは、Fe(001)表面の原子数に対して10分の1以下という極めて少ない量のアルゴンイオンを照射しました。このわずかな照射が、アルゴンイオンと表面近くの鉄原子との間で「非平衡相互作用」と呼ばれる特別な反応を引き起こしました。具体的には、イオンが吸着することで表面にかかるストレス（表面応力）が増大し、同時にイオン衝突ではじき出された鉄原子が特定の結晶方位（〈100〉方向）に優先的に移動するという非平衡プロセスが働きました。
この動きの結果、表面の原子が表面に対して垂直方向に約30ピコメートル（鉄の格子定数287ピコメートルの約10%に相当）変位し、表面応力が緩和されました。そして、鉄の格子定数に応じた周期を持つ1次元ストライプ構造が、まるで自己組織化するように形成されることが判明しました。
この構造は室温では安定して存在しますが、加熱すると消失することから、熱力学的に安定な構造ではなく、一時的に安定な「準安定構造」であることが分かりました。この詳細なプロセスは、千葉大学で開発された「走査トンネル顕微鏡（STM）」（原子を一つ一つ見ることができる超高精度な顕微鏡）を用いて、超高真空・室温環境下で観察されました。
将来どう役立つのか？
この成果は、体心立方結晶表面に新しいナノ構造を作り出す手法を示すものであり、物質の原子配列や、特定の方向への性質（異方性）を制御する新たな可能性を広げます。将来的には、電子の電荷だけでなく、磁石の性質である「スピン」も利用して情報を処理・記録する「スピントロニクスデバイス」（従来の電子デバイスよりも高効率・高密度なデバイスが期待される技術分野）や、原子レベルの極めて小さい「ナノデバイス」の高性能化や実用化に繋がることが期待されます。
この研究はまだ基礎研究の段階ですが、未来の高性能デバイス開発に向けた重要な一歩となるでしょう。
論文情報
本研究成果は、2026年8月6日付で、国際学術誌Applied Surface Scienceにオンライン掲載されました。
-
タイトル: Atomic-scale one-dimensional winding stripes on Fe(001) induced by Low-dose Ar-ion sputtering
-
著者: Haruto Seki and Toyo Kazu Yamada
-
雑誌名: Applied Surface Science
研究プロジェクトについて
この研究は、JSPS科研費 23H02033および複数の民間財団の研究助成金の支援を受けて実施されました。
