なぜNbAlNの作製が画期的なのか？
スマートフォンや高速通信機器、電気自動車の電力制御など、私たちの生活に深く関わる電子デバイスの多くは、GaNや窒化アルミニウム（AlN）といった「極性ウルツ鉱型窒化物半導体」を基盤材料としています。この特殊な半導体は、結晶の原子配列に由来する電気的な偏り（「分極」）を持ち、これが高出力・高周波デバイスの性能向上に役立っています。
しかし、Nbのような「遷移金属」（特定の性質を持つ金属元素の一種）をAlNの結晶構造に取り込み、同時にウルツ鉱型という理想的な結晶構造と一方向の電気的な偏り（極性）を維持することは、これまでの材料科学における大きな課題でした。Nbは通常、金属的な結合を好み、ウルツ鉱型とは異なる「岩塩型」の構造を作りやすいためです。

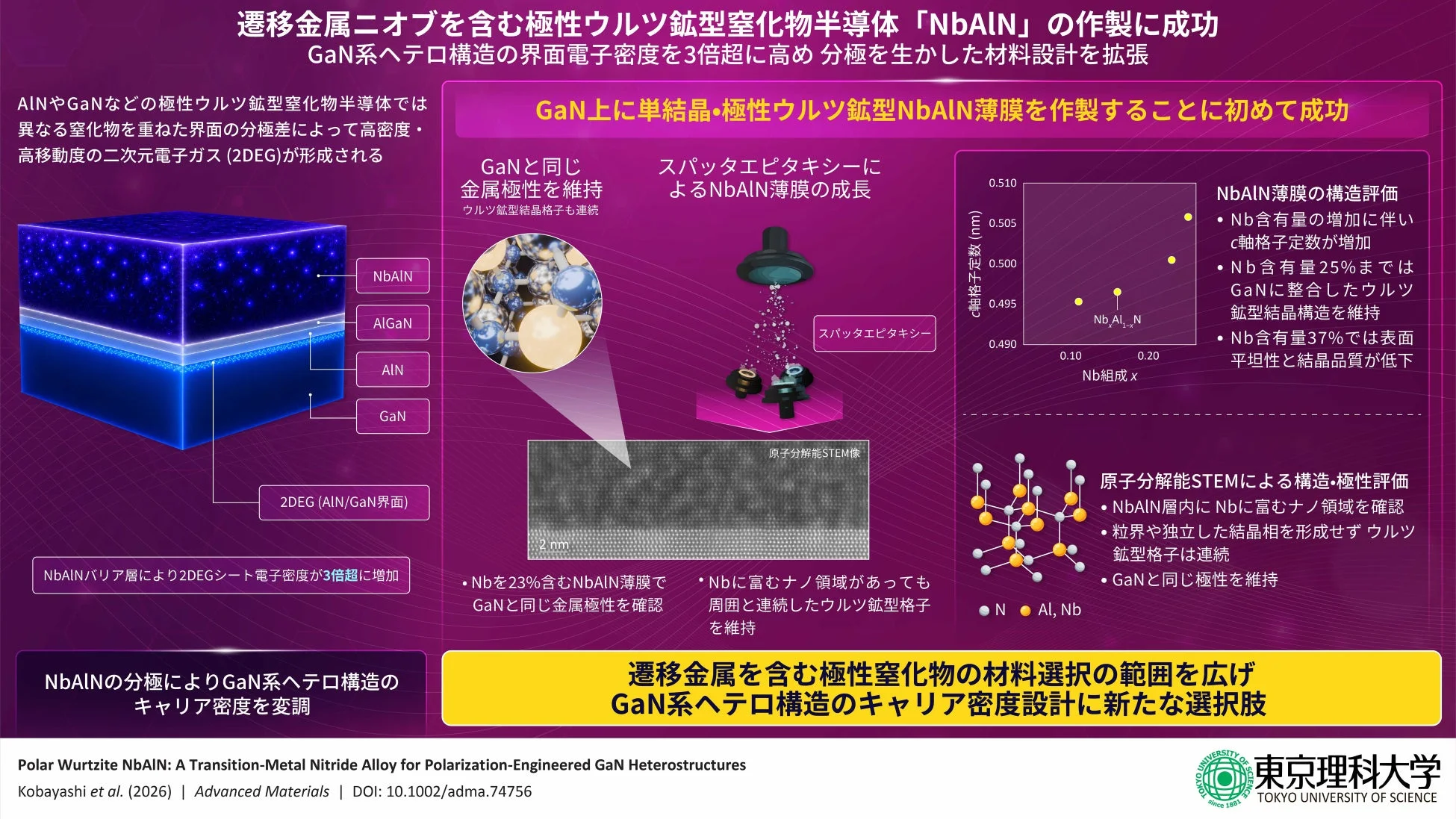

今回の研究では、「反応性スパッタエピタキシー」（結晶の土台に合わせて、その上に薄い結晶膜をきれいに成長させる技術）という方法を用いることで、NbAlN薄膜をGaN上に成長させることに成功しました。さらに、「原子分解能の環状明視野走査透過電子顕微鏡（ABF-STEM）」（原子レベルで物質の構造を観察できる顕微鏡）による詳細な観察から、NbAlNがGaNと同じ電気的な極性を保ち、Nbを23%含んでいても結晶格子が途切れることなく連続していることが確認されました。
電子デバイスの性能を左右する「二次元電子ガス」の密度が3倍超に
今回の成果で特に注目すべきは、NbAlNをデバイスの重要な部分である「バリア層」として導入した際に、GaN系ヘテロ構造（異なる種類の半導体材料を重ね合わせた構造）の界面で生成される「二次元電子ガス（2DEG）」（半導体の特定の場所で、電子が薄い層に閉じ込められて高速に動く状態）の密度が劇的に向上した点です。
具体的には、NbAlNを使用しない従来の構造と比較して、2DEGの密度が約5.1 × 10^12 cm^−2から1.7 × 10^13 cm^−2へと3倍以上に増加しました。これは、NbAlNが持つ分極の特性によって、電子のキャリア密度が効率的に変調された結果と考えられます。さらに、電子移動度（電子が物質中を移動する速さ）も高い水準を維持しており、高い電子密度と移動度の両立が、より高性能な電子デバイス実現への道を開きます。
未来の電子デバイスへの期待
この研究はまだ基礎的な段階であり、今後、分極定数やバンドアライメントの測定、界面や不純物の詳細な解析、そして実際にトランジスタを作製して性能を評価するといったステップが残されています。しかし、今回のNbAlNの作製成功は、遷移金属を含む極性窒化物という新しい材料の選択肢を広げ、GaN系電子デバイスのキャリア密度を設計する上で画期的な一歩となるでしょう。
将来的にこの技術が実用化されれば、私たちの身の回りにある様々な電子デバイスが、より高速に、より高効率に動作するようになるかもしれません。例えば、5Gや次世代通信技術を支える基地局、電気自動車の電力変換器、スマートフォンやPCの充電器など、幅広い分野で性能向上が期待されます。きっと、これまで以上にパワフルで省エネルギーなデバイスが私たちの生活を豊かにしてくれるでしょう。
論文情報と関連リンク
本研究成果は、国際学術誌「Advanced Materials」に掲載されました。
