走査電子顕微鏡（SEM）とは
走査電子顕微鏡（SEM）とは、試料の表面に電子線を当てて、そこから出てくる電子を検出することで、試料の形や組成を詳細に観察する装置です。私たちの目では見ることができない非常に小さな物質の構造や特徴を明らかにすることができます。この技術は、電機・電子、自動車・機械、鉄鋼・金属、化学・薬品といった産業分野だけでなく、品質管理や物品検査、さらには中高・大学での教育現場でも幅広く活用されています。
より高精細な観察が可能に

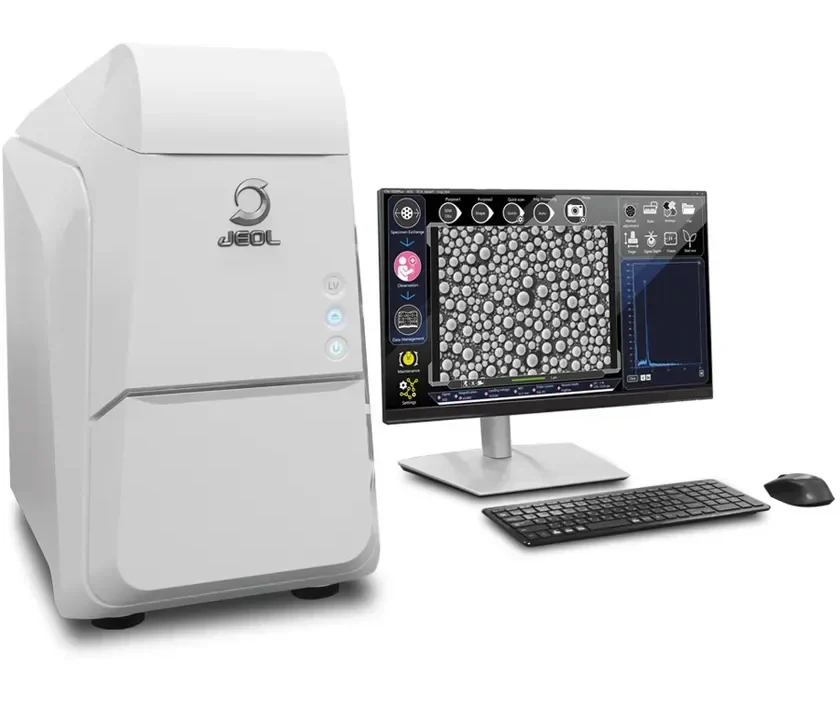

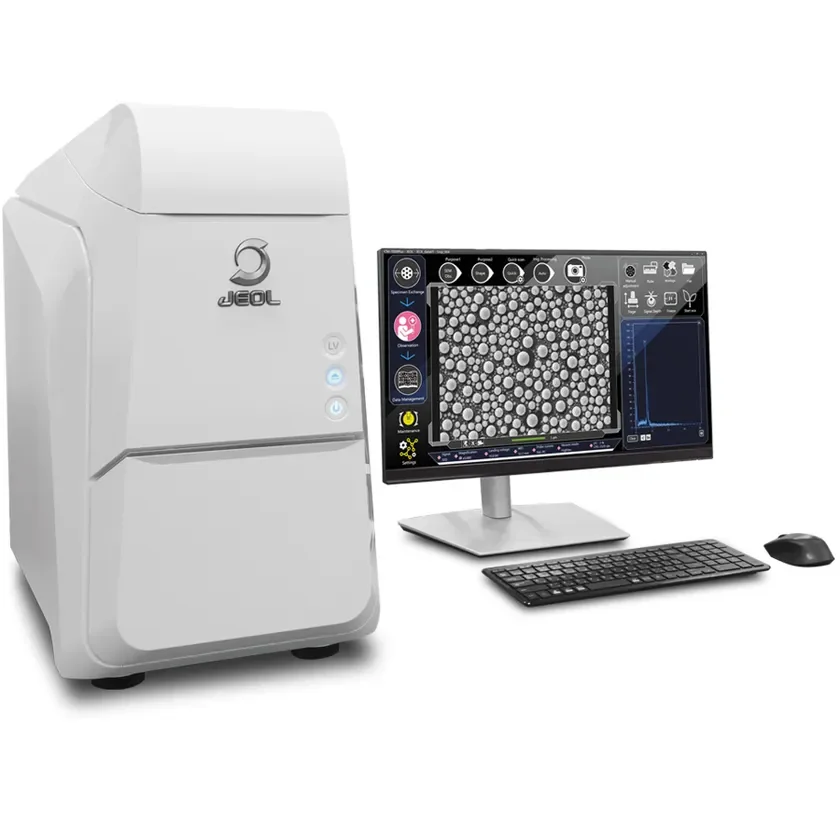

JCM-7000Plus NeoScope(TM)の大きな進化の一つは、ハードウェアの性能向上です。入射電圧（加速電圧）が従来のモデルから20kVまで拡大されました。入射電圧とは、電子線を試料に当てる際の電子のエネルギーのことで、この電圧が高いほど電子の波長が短くなり、より細かいものを見分けられるようになります。これにより、分解能（どれだけ細かいものを見分けられるかを示す指標）が二次電子像で6nm（ナノメートル、10億分の1メートル）、反射電子像で8nmに向上しました。この高い分解能により、これまで以上に高倍率で微細な構造を鮮明に観察できるようになり、より詳細な分析が求められる研究や開発の現場で大きな力を発揮します。
直感的で効率的な操作を実現する新機能
JCM-7000Plus NeoScope(TM)は、使いやすさを追求したソフトウェア面でも進化を遂げています。現行モデルのJCM-7000で好評だった、光学像からSEM観察へのシームレスな移行を可能にする「Zeromag」や、観察しながらリアルタイムで元素分析ができる「Live Analysis」といった機能はそのままに、さらに改良された自動化機能「Neo Action」が適用されています。
加えて、以下の二つの新しい「Live機能」が追加され、分析業務の効率化と簡素化に貢献します。
-
Live Particle： 観察中に粒子のサイズや個数をリアルタイムで自動計測できる機能です。これにより、手動での計測作業を大幅に削減し、より迅速かつ正確なデータ取得が可能になります。
-
Live Report： ハイエンドの走査電子顕微鏡に搭載されている機能で、視野を移動しながら自動でデータ取得を行い、レポート作成までを自動化します。これにより、一連の作業プロセスが劇的に効率化され、分析者はより本質的な考察に時間を費やすことができます。
これらの新機能は、日々の作業をより簡単に、より直感的に、そしてより楽に進めることを目指しており、ユーザーの分析業務を強力にサポートします。
広がる活用シーンと未来への貢献
JCM-7000Plus NeoScope(TM)は、その高性能と使いやすさから、多岐にわたる分野での活用が期待されます。研究開発の現場では、新素材の特性評価や微細構造の解析に貢献し、品質管理の現場では、製品の欠陥検査や異物分析の精度向上に役立つでしょう。また、教育現場においては、学生がミクロの世界をより身近に感じ、科学への興味を深めるための強力なツールとなるはずです。
この新型卓上走査電子顕微鏡は、年間300台の販売が予定されており、多くの現場でその価値を発揮することでしょう。より高精細な観察と効率的な分析作業を通じて、科学技術の発展や産業界の品質向上、そして未来を担う人材の育成に貢献することが期待されます。
JCM-7000Plus NeoScope(TM)に関する詳細情報は、以下の製品ページで確認できます。
