半導体製造の縁の下の力持ち「CMPリテーナリング」市場、2032年までに2.4億ドル規模へ成長予測

半導体製造の精度を支える「CMPリテーナリング」市場が拡大

現代社会に欠かせないスマートフォンやPC、AIデバイスの頭脳となるのが半導体チップです。この半導体チップは、「半導体ウェハー」と呼ばれる薄い円盤状の基板から作られます。その製造工程には、髪の毛の約10万分の1というナノレベルの精度でウェハー表面を平らにする「CMP (Chemical Mechanical Planarization)」という重要な技術が用いられています。

このCMP工程で、ウェハーを正確に保持し、研磨の均一性を保つための「縁の下の力持ち」とも言える部品が、「CMPリテーナリング」です。この度、世界半導体ウェハーCMPリテーナリング市場に関する調査レポートが発表され、その市場規模が将来的に大きく拡大する見込みであることが明らかになりました。

市場規模は2032年までに2.4億ドルへ

LP Informationの分析レポートによると、世界半導体ウェハーCMPリテーナリング市場規模は、2025年の約1億5,545万ドルから、2032年には約2億4,417万ドルに達すると予測されています。この期間の年平均成長率(CAGR)は約6.76%と見込まれています。

この成長の背景には、AI半導体やDRAM、NANDといった先端半導体の需要拡大があります。これにより、半導体チップを製造する工場「ファブ」への投資、特に一度に多くのチップを生産できる「300mmウェハー」(直径300ミリメートルのウェハー)対応ファブへの投資が活発化しています。CMPリテーナリングは消耗品であるため、装置の稼働時間が増えるほど交換需要も増え、市場の安定的な成長が期待されています。

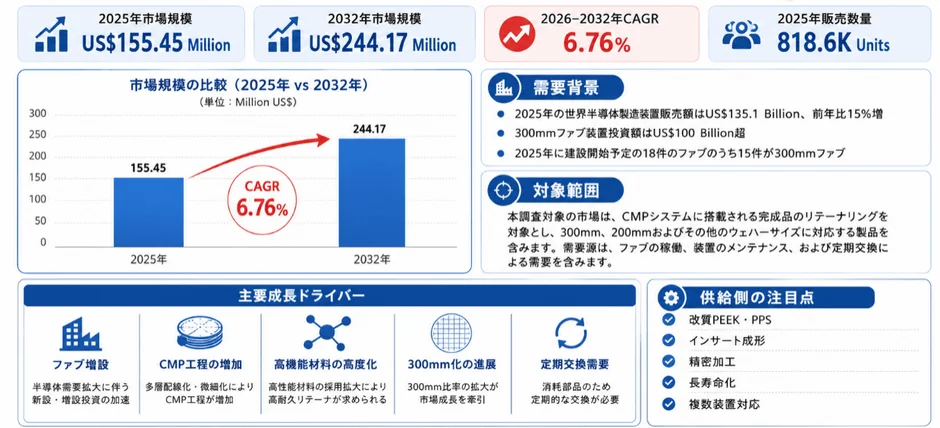

市場規模の比較 (2025年 vs 2032年)

高機能材料が製品価値を向上

CMPリテーナリングの進化も、市場成長の重要な要素です。従来の材料から、耐摩耗性、耐薬品性、寸法安定性に優れた高性能なエンジニアリングプラスチックである「PEEK(ピーク)」や「PPS(ピーピーエス)」、さらに複合材料へと進化しています。これらの高機能材料は、ウェハーの研磨品質を高め、リテーナリング自体の寿命を延ばすことで、半導体製造全体の効率向上に貢献しています。

競争環境とサプライチェーンの現地化

世界のCMPリテーナリング市場は、比較的少数の企業に集中している傾向が見られます。2025年には上位5社で市場の約69.04%の売上高シェアを占め、Willbe S&TとCnusの2社が市場を牽引しています。競争の軸は、単なる加工技術だけでなく、材料の配合、製品の寿命、ウェハーのエッジ(端)の均一性、異物(パーティクル)の発生抑制、CMP装置との適合性、そして安定した納期へと広がっています。

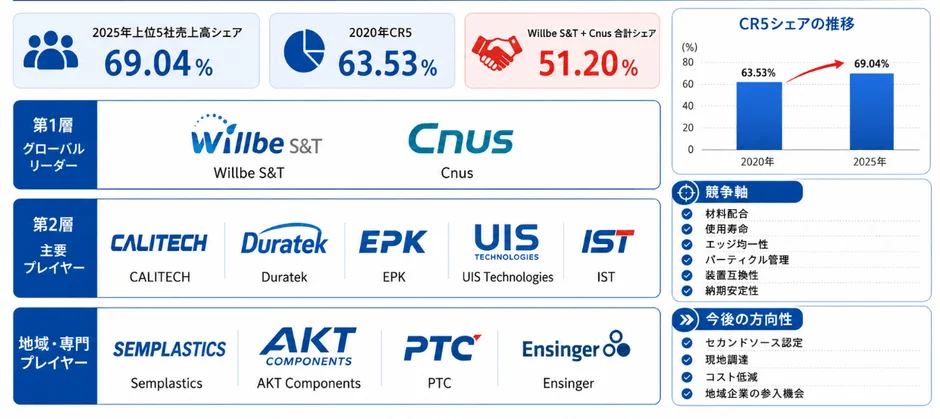

2025年上位5社売上高シェア

また、半導体製造のサプライチェーン(製品が消費者の手に届くまでの、原材料の調達から製造、流通、販売といった一連の流れ)が多地域分散型へと変化していることも注目されています。中国本土、米国、日本、韓国、東南アジアでの半導体投資が続く中で、現地での供給体制や迅速な技術対応、セカンドソース(代替供給元)認定への需要が高まっており、地域のサプライヤーにとって新たなビジネスチャンスが生まれています。

材料とウェハーサイズに見る市場構成

材料別では、2025年の市場においてPEEK製のリテーナリングが金額ベースで約83%を占め、最も大きな割合を占めています。PEEKは、その優れた性能から先端的な半導体製造に広く採用されています。次いでPPSが約13.72%を占め、性能とコストのバランスが求められる用途で利用されています。

ウェハーサイズ別では、300mmウェハー用途が市場全体の約79.00%を占めており、先端ロジック、先端メモリー、AI関連能力の拡大によって、この比率は今後さらに高まると予測されています。200mmウェハー用途も、パワー半導体やアナログ半導体、MEMS(微小電気機械システム)、車載用半導体など、特定の分野で安定した需要を維持しています。

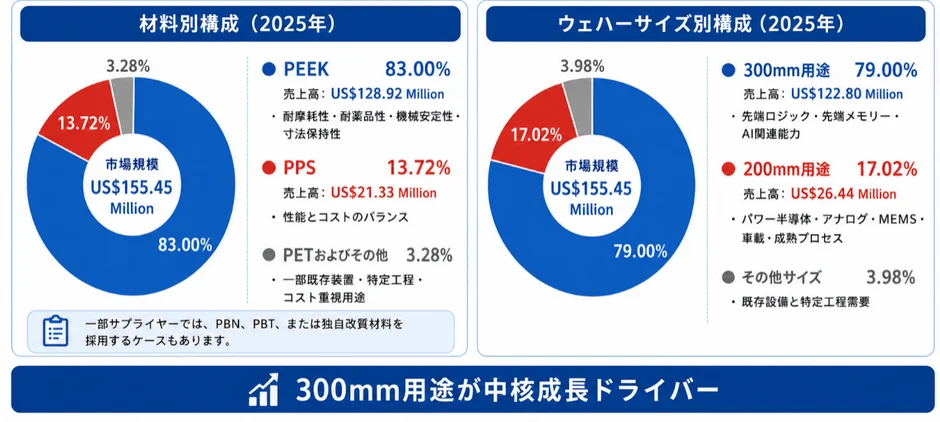

材料別構成 (2025年) とウェハーサイズ別構成 (2025年)

将来展望:より高性能で持続可能な半導体製造へ

CMPリテーナリング市場は、材料開発、精密加工、そして半導体製造装置との適合性といった高い参入障壁を持つ専門市場です。しかし、その安定した交換需要と、一度認定されれば長期的な取引につながる特性から、専門企業にとっては魅力的な市場と言えるでしょう。

今後数年間は、AIや先端メモリー、三次元デバイスといった最新技術の発展と、世界各地でのファブ投資が、CMPリテーナリングの需要を牽引し続けると見られています。製品は、より長寿命で異物発生が少なく、高いウェハーのエッジ制御能力と優れた平面度・平行度を持つ方向へ進化していくでしょう。製造面では、自動加工やインライン検査、デジタルによるトレーサビリティ(製品の履歴を追跡できる仕組み)が強化され、より効率的で高品質な半導体製造を支えることが期待されます。

このレポートは、半導体産業の未来を形作る重要な要素であるCMPリテーナリング市場の全体像を深く掘り下げています。

より詳細な情報については、LP Informationのレポートをご確認ください。
